什么是canal

  • 用途是基于 MySQL 数据库增量日志解析，提供增量数据订阅和消费。
  • 这里我们可以简单地把canal理解为一个用来同步增量数据的一个工具。


  • canal的工作原理就是把自己伪装成MySQL slave，模拟MySQL slave的交互协议向MySQL Mater发送 dump协议，MySQL mater收到canal发送过来的dump请求，开始推送binary log给canal，然后canal解析binary log，再发送到存储目的地，比如MySQL，Kafka，Elastic Search等等。
  • 但是canal的数据同步不是全量的，而是增量。基于binary log增量订阅和消费，canal可以做：
    • 数据库镜像
    • 数据库实时备份
    • 索引构建和实时维护
    • 业务cache(缓存)刷新
    • 带业务逻辑的增量数据处理

工作原理

mysql主备复制实现：

image-20210716161409257

从上层来看，复制分成三步：

  1. master将改变记录到二进制日志(binary log)中（这些记录叫做二进制日志事件，binary log events，可以通过show binlog events进行查看）；
  2. slave将master的binary log events拷贝到它的中继日志(relay log)；
  3. slave重做中继日志中的事件，将改变反映它自己的数据。

知识科普

mysql的Binlay Log介绍

简单点说：

  • mysql的binlog是多文件存储，定位一个LogEvent需要通过binlog filename + binlog position，进行定位
  • mysql的binlog数据格式，按照生成的方式，主要分为：statement-based、row-based、mixed。
1
2
3
4
5
6
7
mysql> show variables like 'binlog_format';
    +---------------+-------+
    | Variable_name | Value |
    +---------------+-------+
    | binlog_format | ROW   |
    +---------------+-------+
    1 row in set (0.00 sec)

目前canal支持所有模式的增量订阅(但配合同步时，因为statement只有sql，没有数据，无法获取原始的变更日志，所以一般建议为ROW模式)

如何搭建canal

首先有一个MySQL服务器

当前的 canal 支持源端 MySQL 版本包括 5.1.x , 5.5.x , 5.6.x , 5.7.x , 8.0.x

然后在MySQL中需要创建一个用户，并授权：

1
2
3
4
5
6
-- 使用命令登录：mysql -u root -p
-- 创建用户 用户名：canal 密码：Canal@123456
create user 'canal'@'%' identified by 'Canal@123456';
-- 授权 *.*表示所有库
grant SELECT, REPLICATION SLAVE, REPLICATION CLIENT on *.* to 'canal'@'%' identified by 'Canal@123456';
12345

下一步在MySQL配置文件my.cnf设置如下信息：

1
2
3
4
5
6
7
8
[mysqld]
# 打开binlog
log-bin=mysql-bin
# 选择ROW(行)模式
binlog-format=ROW
# 配置MySQL replaction需要定义，不要和canal的slaveId重复
server_id=1
1234567

改了配置文件之后，重启MySQL，使用命令查看是否打开binlog模式：

在这里插入图片描述

查看binlog日志文件列表：

在这里插入图片描述

查看当前正在写入的binlog文件：

在这里插入图片描述

MySQL服务器这边就搞定了，很简单。

安装canal

去官网下载页面进行下载：https://github.com/alibaba/canal/releases

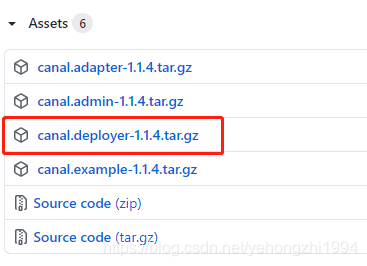

我这里下载的是1.1.4的版本：

在这里插入图片描述

解压canal.deployer-1.1.4.tar.gz，我们可以看到里面有四个文件夹：


接着打开配置文件conf/example/instance.properties，配置信息如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
## mysql serverId , v1.0.26+ will autoGen
## v1.0.26版本后会自动生成slaveId，所以可以不用配置
# canal.instance.mysql.slaveId=0

# 数据库地址
canal.instance.master.address=127.0.0.1:3306
# binlog日志名称
canal.instance.master.journal.name=mysql-bin.000001
# mysql主库链接时起始的binlog偏移量
canal.instance.master.position=154
# mysql主库链接时起始的binlog的时间戳
canal.instance.master.timestamp=
canal.instance.master.gtid=

# username/password
# 在MySQL服务器授权的账号密码
canal.instance.dbUsername=canal
canal.instance.dbPassword=Canal@123456
# 字符集
canal.instance.connectionCharset = UTF-8
# enable druid Decrypt database password
canal.instance.enableDruid=false

# table regex .*\\..*表示监听所有表 也可以写具体的表名，用，隔开
canal.instance.filter.regex=.*\\..*
# mysql 数据解析表的黑名单，多个表用，隔开
canal.instance.filter.black.regex=
123456789101112131415161718192021222324252627

我这里用的是win10系统，所以在bin目录下找到startup.bat启动：

启动就报错，坑呀：

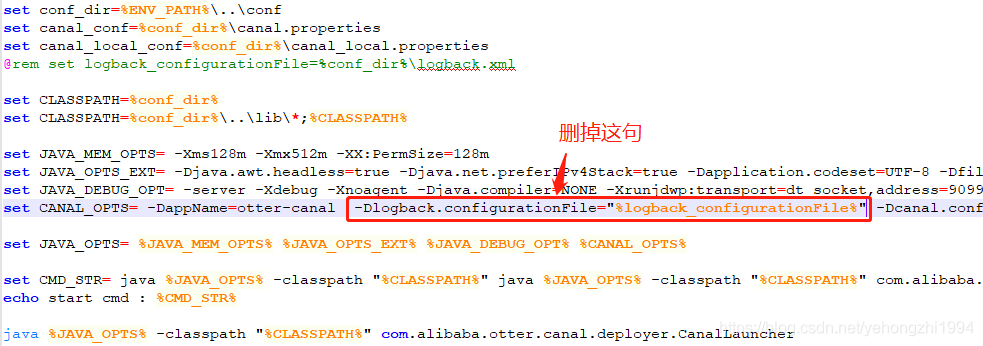

要修改一下启动的脚本startup.bat：

在这里插入图片描述

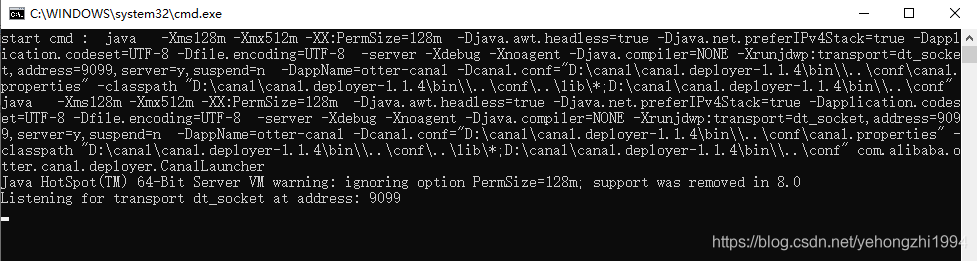

然后再启动脚本：
在这里插入图片描述

这就启动成功了。

Java客户端操作

首先引入maven依赖：

1
2
3
4
5
6
<dependency>
    <groupId>com.alibaba.otter</groupId>
    <artifactId>canal.client</artifactId>
    <version>1.1.4</version>
</dependency>
12345

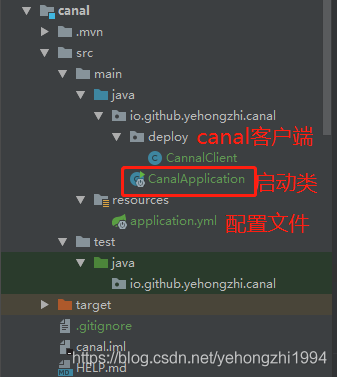

然后创建一个canal项目，使用SpringBoot构建，如图所示：
在这里插入图片描述
在CannalClient类使用Spring Bean的生命周期函数afterPropertiesSet()：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
@Component
public class CannalClient implements InitializingBean {

    private final static int BATCH_SIZE = 1000;

    @Override
    public void afterPropertiesSet() throws Exception {
        // 创建链接
        CanalConnector connector = CanalConnectors.newSingleConnector(new InetSocketAddress("127.0.0.1", 11111), "example", "", "");
        try {
            //打开连接
            connector.connect();
            //订阅数据库表,全部表
            connector.subscribe(".*\\..*");
            //回滚到未进行ack的地方，下次fetch的时候，可以从最后一个没有ack的地方开始拿
            connector.rollback();
            while (true) {
                // 获取指定数量的数据
                Message message = connector.getWithoutAck(BATCH_SIZE);
                //获取批量ID
                long batchId = message.getId();
                //获取批量的数量
                int size = message.getEntries().size();
                //如果没有数据
                if (batchId == -1 || size == 0) {
                    try {
                        //线程休眠2秒
                        Thread.sleep(2000);
                    } catch (InterruptedException e) {
                        e.printStackTrace();
                    }
                } else {
                    //如果有数据,处理数据
                    printEntry(message.getEntries());
                }
                //进行 batch id 的确认。确认之后，小于等于此 batchId 的 Message 都会被确认。
                connector.ack(batchId);
            }
        } catch (Exception e) {
            e.printStackTrace();
        } finally {
            connector.disconnect();
        }
    }

    /**
     * 打印canal server解析binlog获得的实体类信息
     */
    private static void printEntry(List<Entry> entrys) {
        for (Entry entry : entrys) {
            if (entry.getEntryType() == EntryType.TRANSACTIONBEGIN || entry.getEntryType() == EntryType.TRANSACTIONEND) {
                //开启/关闭事务的实体类型，跳过
                continue;
            }
            //RowChange对象，包含了一行数据变化的所有特征
            //比如isDdl 是否是ddl变更操作 sql 具体的ddl sql beforeColumns afterColumns 变更前后的数据字段等等
            RowChange rowChage;
            try {
                rowChage = RowChange.parseFrom(entry.getStoreValue());
            } catch (Exception e) {
                throw new RuntimeException("ERROR ## parser of eromanga-event has an error , data:" + entry.toString(), e);
            }
            //获取操作类型：insert/update/delete类型
            EventType eventType = rowChage.getEventType();
            //打印Header信息
            System.out.println(String.format("================》; binlog[%s:%s] , name[%s,%s] , eventType : %s",
                    entry.getHeader().getLogfileName(), entry.getHeader().getLogfileOffset(),
                    entry.getHeader().getSchemaName(), entry.getHeader().getTableName(),
                    eventType));
            //判断是否是DDL语句
            if (rowChage.getIsDdl()) {
                System.out.println("================》;isDdl: true,sql:" + rowChage.getSql());
            }
            //获取RowChange对象里的每一行数据，打印出来
            for (RowData rowData : rowChage.getRowDatasList()) {
                //如果是删除语句
                if (eventType == EventType.DELETE) {
                    printColumn(rowData.getBeforeColumnsList());
                    //如果是新增语句
                } else if (eventType == EventType.INSERT) {
                    printColumn(rowData.getAfterColumnsList());
                    //如果是更新的语句
                } else {
                    //变更前的数据
                    System.out.println("------->; before");
                    printColumn(rowData.getBeforeColumnsList());
                    //变更后的数据
                    System.out.println("------->; after");
                    printColumn(rowData.getAfterColumnsList());
                }
            }
        }
    }

    private static void printColumn(List<Column> columns) {
        for (Column column : columns) {
            System.out.println(column.getName() + " : " + column.getValue() + "    update=" + column.getUpdated());
        }
    }
}

以上就完成了Java客户端的代码。这里不做具体的处理，仅仅是打印，先有个直观的感受。

最后我们开始测试，首先启动MySQL、Canal Server，还有刚刚写的Spring Boot项目。然后创建表：

1
2
3
4
5
6
7
8
9
CREATE TABLE `tb_commodity_info` (
  `id` varchar(32) NOT NULL,
  `commodity_name` varchar(512) DEFAULT NULL COMMENT '商品名称',
  `commodity_price` varchar(36) DEFAULT '0' COMMENT '商品价格',
  `number` int(10) DEFAULT '0' COMMENT '商品数量',
  `description` varchar(2048) DEFAULT '' COMMENT '商品描述',
  PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='商品信息表';
12345678

然后我们在控制台就可以看到如下信息：


如果新增一条数据到表中：

1
INSERT INTO tb_commodity_info VALUES('3e71a81fd80711eaaed600163e046cc3','叉烧包','3.99',3,'又大又香的叉烧包，老人小孩都喜欢');

控制台可以看到如下信息：

在这里插入图片描述

Demo2

image-20220309104554633

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
public class CannalClient {
  public static void main(String []) {
    // 创建链接
    CanalConnector connector = CanalConnectors.newSingleConnector(new InetSocketAddress("127.0.0.1", 11111), "example", "", "");

    while (true) {
      // 连接
      connector.connect();

      // 订阅mydatabase数据库下的全部表
      connector.subscribe("mydatabase.*");

      // 获取100条数据
      // NOTE: get函数是非阻塞函数，立即返回接下来的message。不足100则返回剩下的全部
      Message message = connector.get(100);

      // 获取Entry集合
      List<cannalEntry.Entry> entries = message.getEntries();

      // 判断集合是否为空
      if (entries.size() <= 0) {
        System.out.println("本次抓取没有数据，sleep 1s");
        Thread.sleep(1000);
      } else {
        // 遍历entries，单条解析
        for (CannelEntry.Entry entry : entries) {
          // 获取表名
          String tableName = entry.getHeader().getTableName();

          // 获取类型
          Cannal.EntryType entryType = entry.getEntryType();

          // 获取序列化后的数据
          ByteString storeValue = entry.getStoreValue();

          // 判断当前entryType类型是否为ROWDATA
          if (CannalEntry.EntryType.ROWDATA.equals(entryType)) {
            // 反序列化数据
            CannalEntry.RowChange rowChange = CannalEntry.ROwChange.parseForm(storeValue);

            // 获取当前时间的操作类型
            CannalEntry.EventType eventType = rowChange.getEventType();

            // 获取数据集
            List<CannalEntry.RowData> rowDataList = rowChange.getRowDatasList();

            // 遍历rowDataList，并打印数据集
            for (ChannalEntry.RowData rowData : rowDataList) {
              JSONObject beforeData = new JSONObject();
              List<CannalEntry.Column> beforeColumnList = rowData.getBeforeColumnsList();
              for (CannalEntry.Column column : beforeColumnsList) {
                beforeData.put(column.getName(), column.getValue());
              }

              JSONObject afterData = new JSONObject();
              List<CannalEntry.Column> afterColumnList = rowData.getAfterColumnsList();
              for (CannalEntry.Column column : afterColumnsList) {
                afterData.put(column.getName(), column.getValue());
              }

              // 打印数据
              System.out.println(
                "Table:" + tableName +
                ",eventType:" + eventType +
                ",before:" + beforeData +
                ",after:" + afterData
              );
            }
          } else {
            System.out.println("当前操作类型为："+entryType);
          }
        }
      }
    }
  }
}

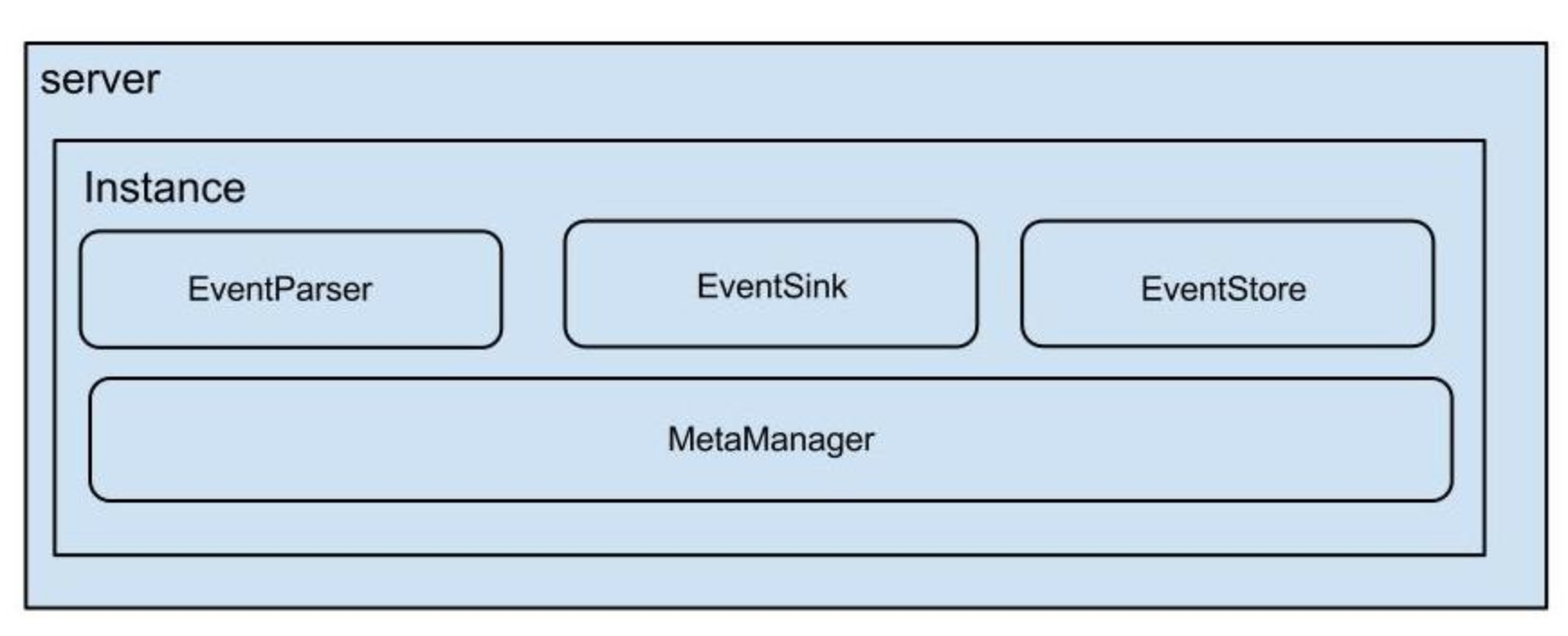

架构

image-20210716161543594

说明：

  • server代表一个canal运行实例，对应于一个jvm
  • instance对应于一个数据队列 （1个server对应1..n个instance)

instance模块：

  • eventParser (数据源接入，模拟slave协议和master进行交互，协议解析)
  • eventSink (Parser和Store链接器，进行数据过滤，加工，分发的工作)
  • eventStore (数据存储)
  • metaManager (增量订阅&消费信息管理器)

总结

canal的好处在于对业务代码没有侵入，因为是基于监听binlog日志去进行同步数据的。实时性也能做到准实时，其实是很多企业一种比较常见的数据同步的方案。

实际项目我们是配置MQ模式，配合RocketMQ或者Kafka，canal会把数据发送到MQ的topic中，然后通过消息队列的消费者进行处理。


Canal的部署也是支持集群的，需要配合ZooKeeper进行集群管理。Canal还有一个简单的Web管理界面。
