看懂UML类图

这里不会将UML的各种元素都提到，我只想讲讲类图中各个类之间的关系；能看懂类图中各个类之间的线条、箭头代表什么意思后，也就足够应对日常的工作和交流；同时，我们应该能将类图所表达的含义和最终的代码对应起来；有了这些知识，看后面章节的设计模式结构图就没有什么问题了；

UML类图表示

在UML类图中表示具体类

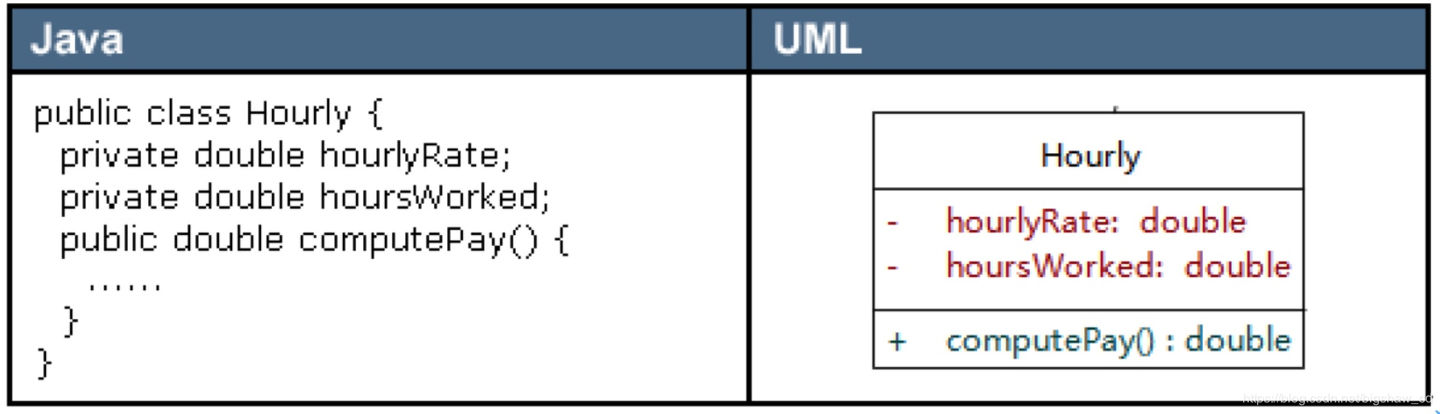

具体类在类图中用矩形框表示，矩形框分为三层：

第一层是类名字。
第二层是类的成员变量；
第三层是类的方法。

成员变量以及方法前的访问修饰符用符号来表示：

“+”表示 public；
“-”表示 private；
“#”表示 protected；
不带符号表示 default。

在UML类图中表示抽象类

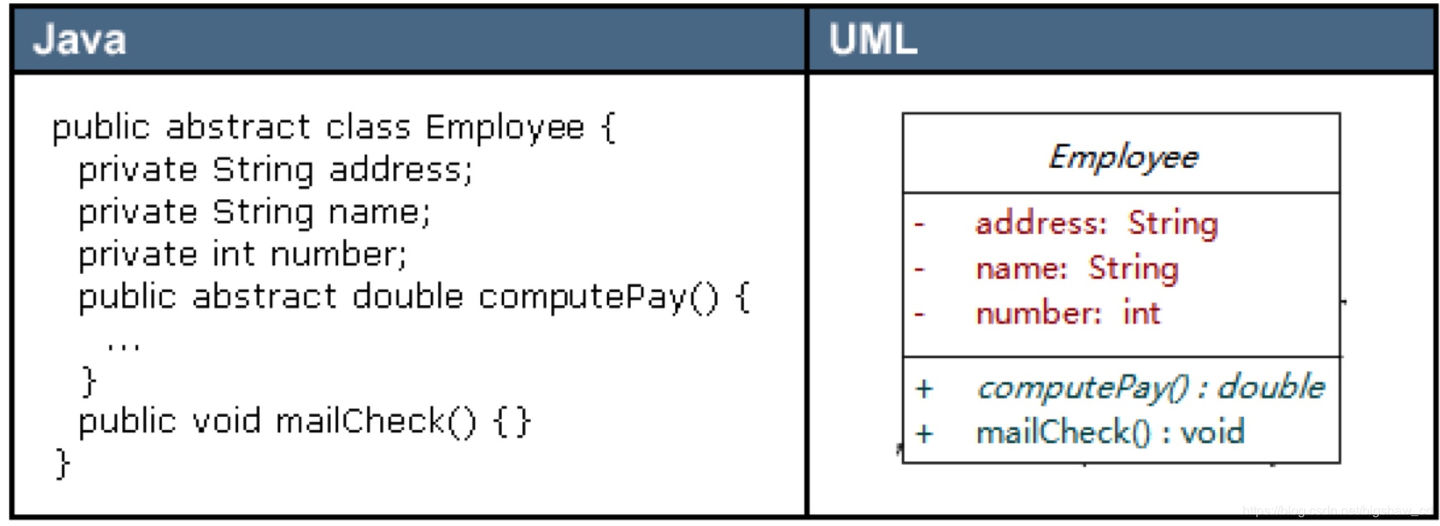

抽象类在UML类图中同样用矩形框表示，但是抽象类的类名以及抽象方法的名字都用斜体字表示，如图2所示。

在UML类图中表示接口

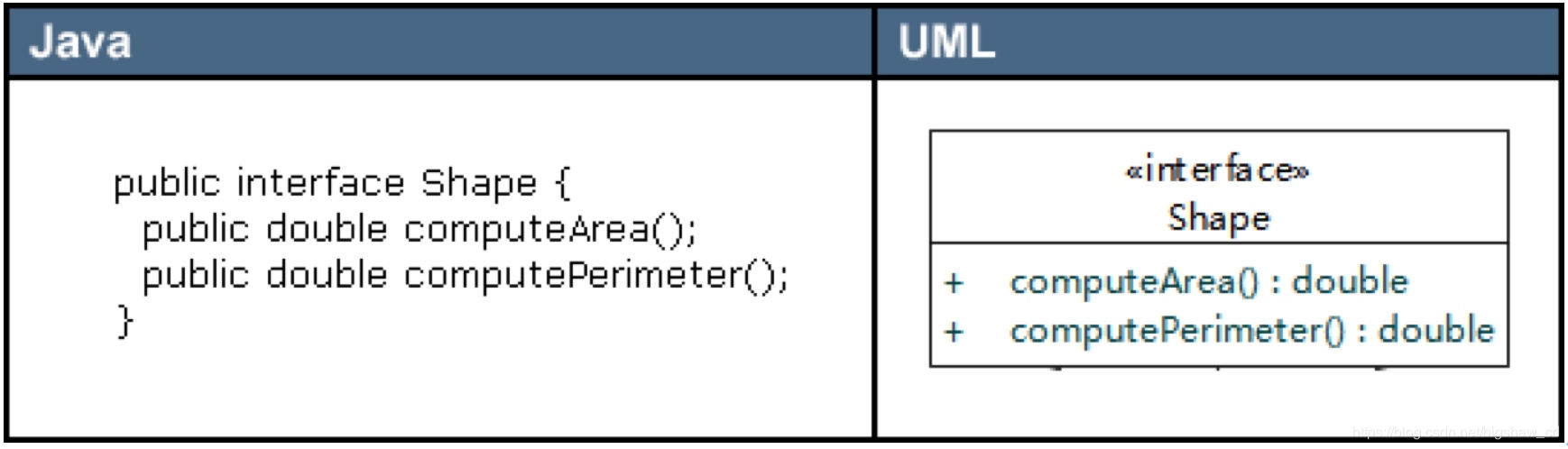

接口在类图中也是用矩形框表示，但是与类的表示法不同的是，接口在类图中的第一层顶端用构造型 <<interface>>表示，下面是接口的名字，第二层是方法，如图3所示。此外，接口还有另一种表示法，俗称棒棒糖表示法，就是类上面的一根棒棒糖（圆圈+实线）。圆圈旁为接口名称，接口方法在实现类中出现。

在UML类图中表示包

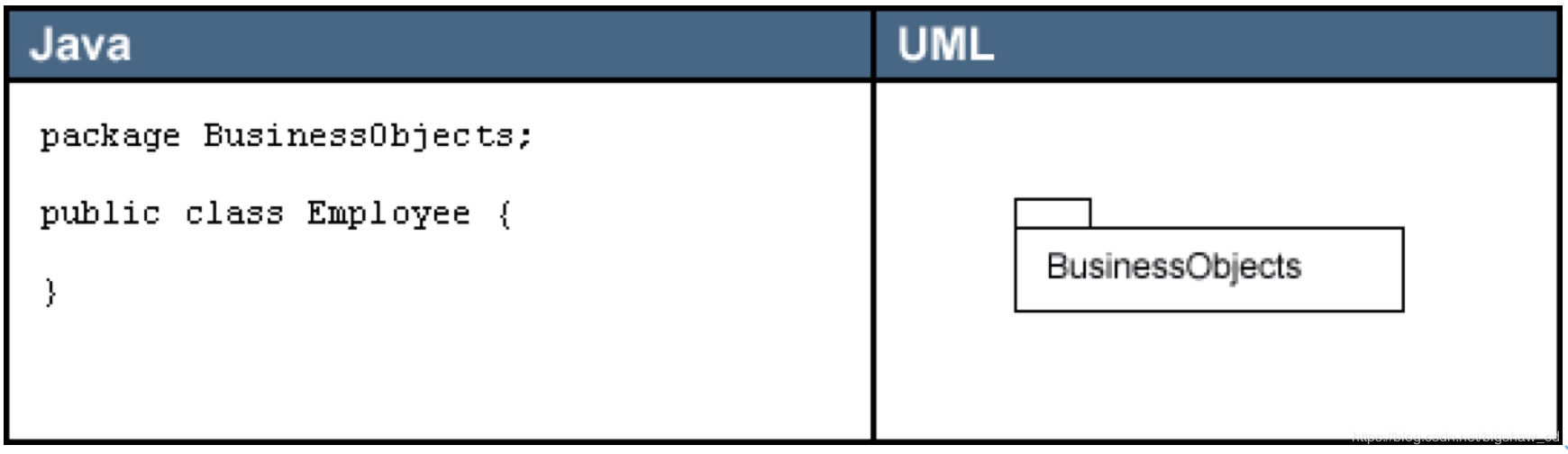

类和接口一般都出现在包中，UML类图中包的表示形式如图4所示。

从一个示例开始

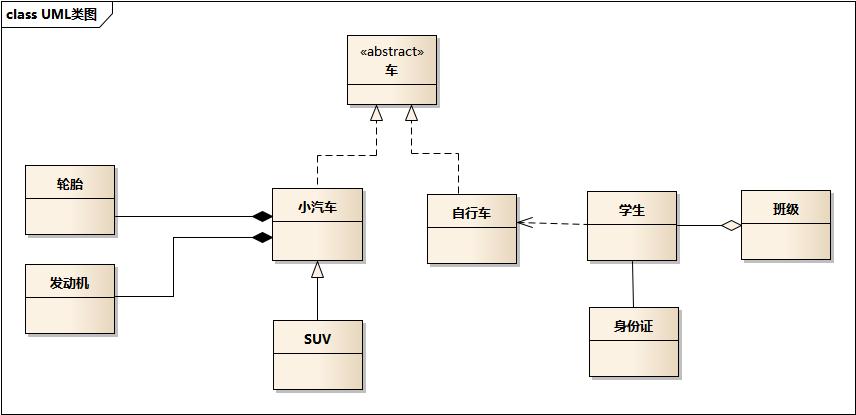

请看以下这个类图，类之间的关系是我们需要关注的：

_images/uml_class_struct.jpg

车的类图结构为<<abstract>>，表示车是一个抽象类；
它有两个继承类：小汽车和自行车；它们之间的关系为实现关系，使用带空心箭头的虚线表示；
小汽车为与SUV之间也是继承关系，它们之间的关系为泛化关系，使用带空心箭头的实线表示；
小汽车与发动机之间是组合关系，使用带实心箭头的实线表示；
学生与班级之间是聚合关系，使用带空心箭头的实线表示；
学生与身份证之间为关联关系，使用一根实线表示；
学生上学需要用到自行车，与自行车是一种依赖关系，使用带箭头的虚线表示；

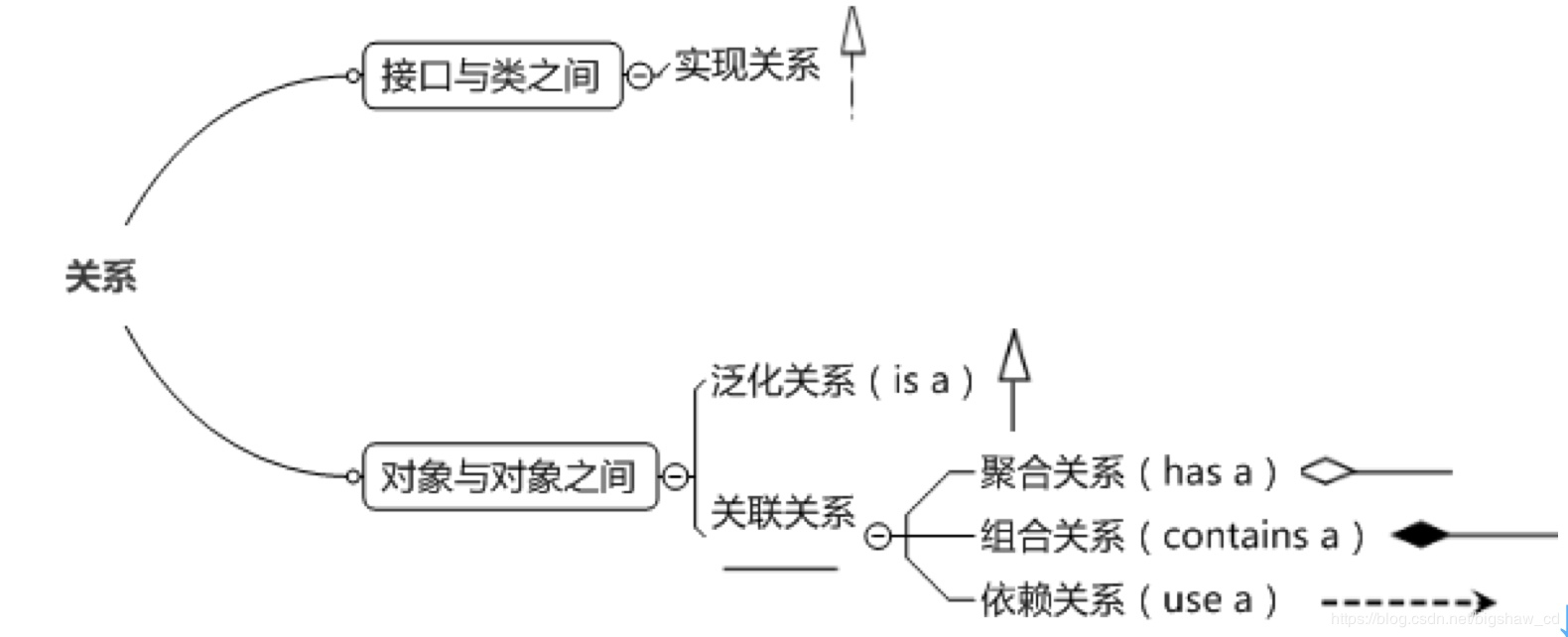

下面我们将介绍这六种关系；

类之间的关系

泛化关系(generalization)

类的继承结构表现在UML中为：泛化(generalize)与实现(realize)：

继承关系为 is-a的关系；两个对象之间如果可以用 is-a 来表示，就是继承关系：（..是..)

eg：自行车是车、猫是动物

泛化关系用一条带空心箭头的直接表示；如下图表示（A继承自B）；

_images/uml_generalization.jpg

eg：汽车在现实中有实现，可用汽车定义具体的对象；汽车与SUV之间为泛化关系；

_images/uml_generalize.jpg

注：最终代码中，泛化关系表现为继承非抽象类；

泛化关系（Generalization）是指对象与对象之间的继承关系。如果对象A和对象B之间的“is a”关系成立，那么二者之间就存在继承关系，对象B是父对象，对象A是子对象。例如，一个年薪制员工“is a”员工，很显然年薪制员工Salary对象和员工Employee对象之间存在继承关系，Employee对象是父对象，Salary对象是子对象。

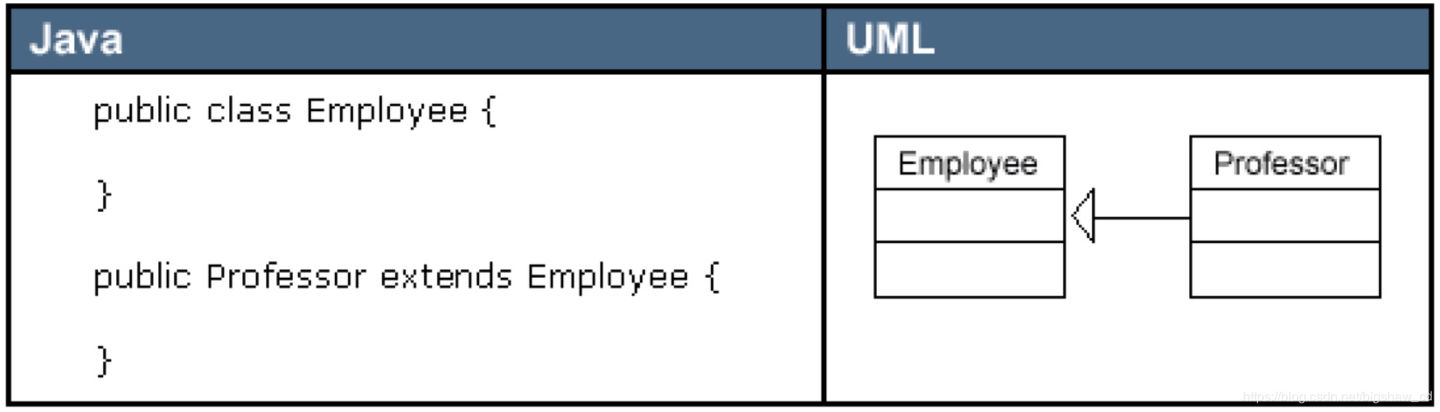

在UML类图中，泛化关系用空心三角和实线组成的箭头表示，从子类指向父类，如图8所示。在Java代码中，对象之间的泛化关系可以直接翻译为关键字 extends。

实现关系(realize)

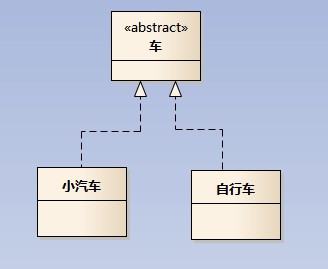

实现关系用一条带空心箭头的虚线表示；

eg：”车”为一个抽象概念，在现实中并无法直接用来定义对象；只有指明具体的子类(汽车还是自行车)，才可以用来定义对象（”车”这个类在C++中用抽象类表示，在JAVA中有接口这个概念，更容易理解）

_images/uml_realize.jpg

注：最终代码中，实现关系表现为继承抽象类；

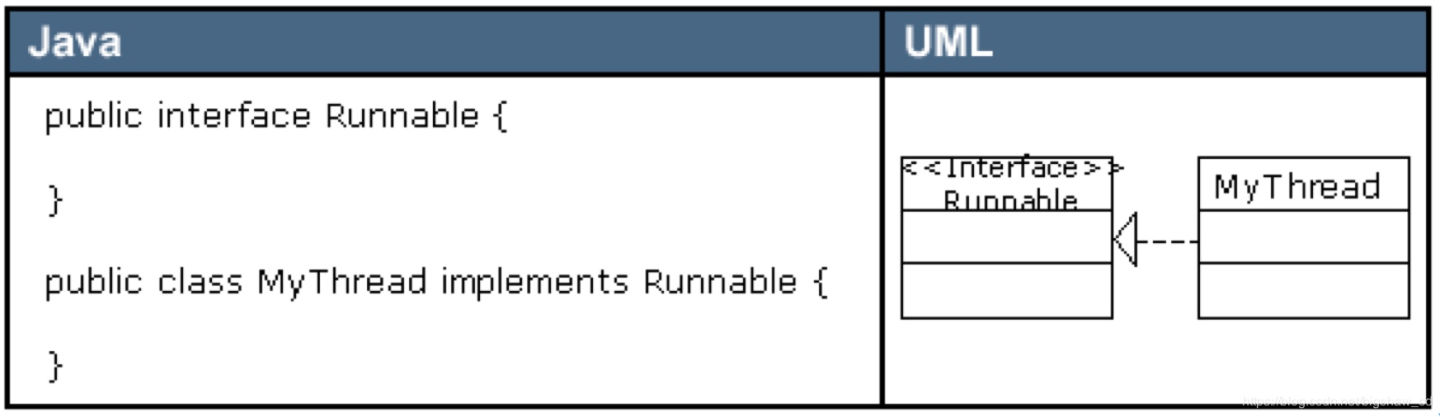

实现关系是指接口及其实现类之间的关系。在UML类图中，实现关系用空心三角和虚线组成的箭头来表示，从实现类指向接口，如图1.9所示。在Java代码中，实现关系可以直接翻译为关键字 implements。

聚合关系(aggregation)

聚合关系用一条带空心菱形箭头的直线表示，如下图表示A聚合到B上，或者说B由A组成；

_images/uml_aggregation.jpg

聚合关系用于表示实体对象之间的关系，表示整体由部分构成的语义；例如一个部门由多个员工组成；

与组合关系不同的是，整体和部分不是强依赖的，即使整体不存在了，部分仍然存在；例如，部门撤销了，人员不会消失，他们依然存在；

聚合（Aggregation）是关联关系的一种特例，它体现的是整体与部分的拥有关系，即 “has a” 的关系。此时整体与部分之间是可分离的，它们可以具有各自的生命周期，部分可以属于多个整体对象，也可以为多个整体对象共享，所以聚合关系也常称为共享关系。例如，公司部门与员工的关系，一个员工可以属于多个部门，一个部门撤消了，员工可以转到其它部门。

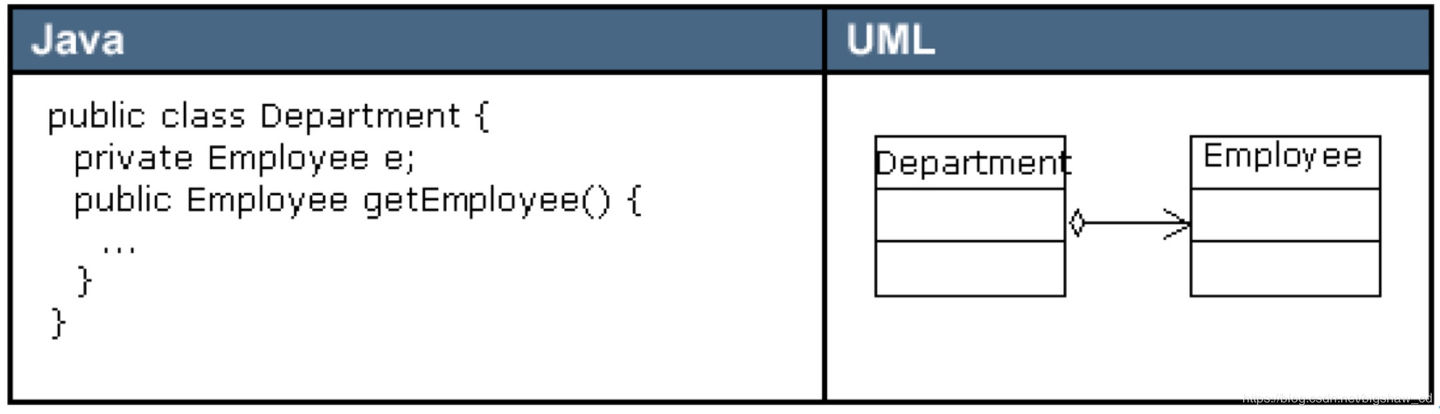

在UML图中，聚合关系用空心菱形加实线箭头表示，空心菱形在整体一方，箭头指向部分一方，如图11所示。

组合关系(composition)

组合关系用一条带实心菱形箭头直线表示，如下图表示A组成B，或者B由A组成；

_images/uml_composition.jpg

与聚合关系一样，组合关系同样表示整体由部分构成的语义；比如公司由多个部门组成；

但组合关系是一种强依赖的特殊聚合关系，如果整体不存在了，则部分也不存在了；例如，公司不存在了，部门也将不存在了；

组合（Composition）也是关联关系的一种特例，它同样体现整体与部分间的包含关系，即 “contains a” 的关系。但此时整体与部分是不可分的，部分也不能给其它整体共享，作为整体的对象负责部分的对象的生命周期。这种关系比聚合更强，也称为强聚合。如果A组合B，则A需要知道B的生存周期，即可能A负责生成或者释放B，或者A通过某种途径知道B的生成和释放。

例如，人包含头、躯干、四肢，它们的生命周期一致。当人出生时，头、躯干、四肢同时诞生。当人死亡时，作为人体组成部分的头、躯干、四肢同时死亡。

在UML图中，组合关系用实心菱形加实线箭头表示，实心菱形在整体一方，箭头指向部分一方，如图12所示。

在Java代码形式上，聚合和组合关系中的部分对象是整体对象的一个成员变量。但是，在实际应用开发时，两个对象之间的关系到底是聚合还是组合，有时候很难区别。在Java中，仅从类代码本身是区分不了聚合和组合的。如果一定要区分，那么如果在删除整体对象的时候，必须删掉部分对象，那么就是组合关系，否则可能就是聚合关系。从业务角度上来看，如果作为整体的对象必须要部分对象的参与，才能完成自己的职责，那么二者之间就是组合关系，否则就是聚合关系。

例如，汽车与轮胎，汽车作为整体，轮胎作为部分。如果用在二手车销售业务环境下，二者之间就是聚合关系。因为轮胎作为汽车的一个组成部分，它和汽车可以分别生产以后装配起来使用，但汽车可以换新轮胎，轮胎也可以卸下来给其它汽车使用。如果用在驾驶系统业务环境上，汽车如果没有轮胎，就无法完成行驶任务，二者之间就是一个组合关系。再比如网上书店业务中的订单和订单项之间的关系，如果订单没有订单项，也就无法完成订单的业务，所以二者之间是组合关系。而购物车和商品之间的关系，因为商品的生命周期并不被购物车控制，商品可以被多个购物车共享，因此，二者之间是聚合关系。

关联关系(association)

关联关系是用一条直线表示的；它描述不同类的对象之间的结构关系；它是一种静态关系，通常与运行状态无关，一般由常识等因素决定的；它一般用来定义对象之间静态的、天然的结构；所以，关联关系是一种“强关联”的关系；

比如，乘车人和车票之间就是一种关联关系；学生和学校就是一种关联关系；

关联关系默认不强调方向，表示对象间相互知道；如果特别强调方向，如下图，表示A知道B，但 B不知道A；

_images/uml_association.jpg

注：在最终代码中，关联对象通常是以成员变量的形式实现的；

关联关系（Association）是指对象和对象之间的连接，它使一个对象知道另一个对象的属性和方法。在Java中，关联关系的代码表现形式为一个对象含有另一个对象的引用。也就是说，如果一个对象的类代码中，包含有另一个对象的引用，那么这两个对象之间就是关联关系。

关联关系有单向关联和双向关联。如果两个对象都知道（即可以调用）对方的公共属性和操作，那么二者就是双向关联。如果只有一个对象知道（即可以调用）另一个对象的公共属性和操作，那么就是单向关联。大多数关联都是单向关联，单向关联关系更容易建立和维护，有助于寻找可重用的类。

在UML图中，双向关联关系用带双箭头的实线或者无箭头的实线双线表示。单向关联用一个带箭头的实线表示，箭头指向被关联的对象，如图9所示。这就是导航性（Navigatity）。

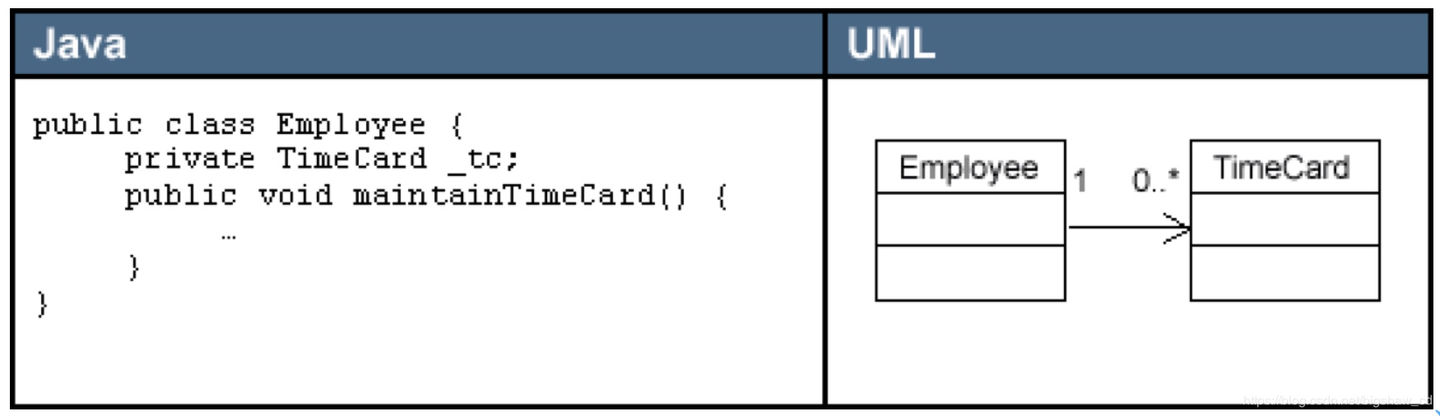

一个对象可以持有其它对象的数组或者集合。在UML中，通过放置多重性（multipicity）表达式在关联线的末端来表示。多重性表达式可以是一个数字、一段范围或者是它们的组合。多重性允许的表达式示例如下：

数字：精确的数量

*或者0..*：表示0到多个

0..1：表示0或者1个，在Java中经常用一个空引用来实现

1..*：表示1到多个

关联关系又分为依赖关联、聚合关联和组合关联三种类型。

依赖关系(dependency)

依赖关系是用一套带箭头的虚线表示的；如下图表示A依赖于B；他描述一个对象在运行期间会用到另一个对象的关系；

_images/uml_dependency.jpg

与关联关系不同的是，它是一种临时性的关系，通常在运行期间产生，并且随着运行时的变化；依赖关系也可能发生变化；

显然，依赖也有方向，双向依赖是一种非常糟糕的结构，我们总是应该保持单向依赖，杜绝双向依赖的产生；

注：在最终代码中，依赖关系体现为类构造方法及类方法的传入参数，箭头的指向为调用关系；依赖关系除了临时知道对方外，还是“使用”对方的方法和属性；

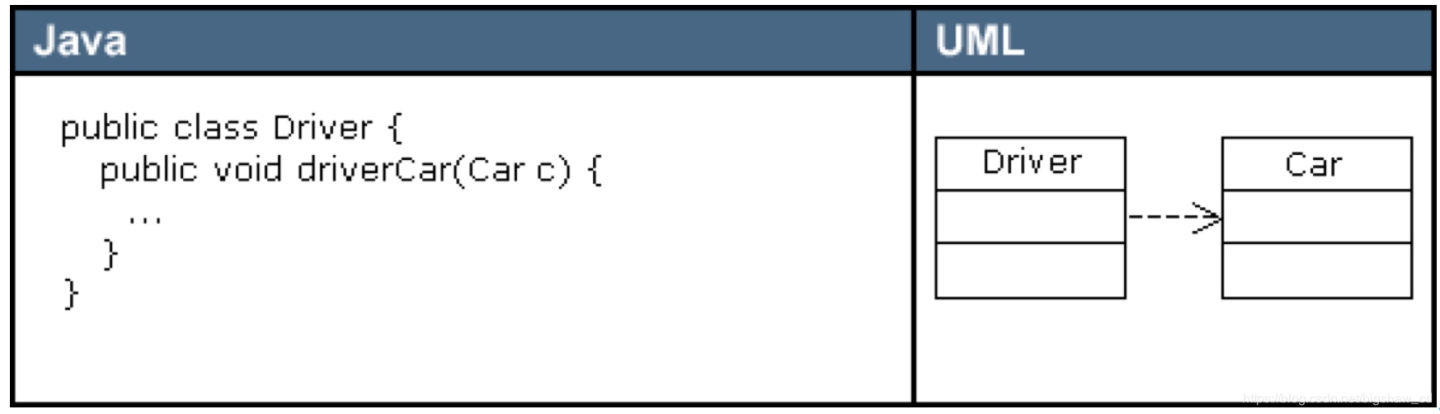

依赖（Dependency）关系是一种弱关联关系。如果对象A用到对象B，但是和B的关系不是太明显的时候，就可以把这种关系看作是依赖关系。如果对象A依赖于对象B，则 A “use a” B。比如驾驶员和汽车的关系，驾驶员使用汽车，二者之间就是依赖关系。

在UML类图中，依赖关系用一个带虚线的箭头表示，由使用方指向被使用方，表示使用方对象持有被使用方对象的引用，如图10所示。

依赖关系在Java中的具体代码表现形式为B为A的构造器或方法中的局部变量、方法或构造器的参数、方法的返回值，或者A调用B的静态方法。

下面我们用代码清单1和代码清单2所示的Java代码来演示对象和对象之间的依赖关系。

代码清单1所示的B类定义了一个成员变量 field1，一个普通方法 method1() 和一个静态方法 method2()。
1
2
3
4
5
6
7
8
9
10
11
12
//代码清单1 B.java
public class B {
    public String field1;   //成员变量

    public void method1() {
      System.println("在类B的方法1中");
  	}

    public static void method2() {  //静态方法
      System.out.println("在类B的静态方法2中");
    }
}
代码清单2所示的A类依赖于B类，在A类中定义了四个方法，分别演示四种依赖形式。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
/* 代码清单2 A.java
  A依赖于B
*/

public class A {
    public void method1() {
      //A依赖于B的第一种表现形式：B为A的局部变量
      B b = new B();
      b.method1();
    }

    public void method2() {
      //A依赖于B的第二种表现形式： 调用B的静态方法
      B.method2();
    }

    public void method3(B b)  {
      //A依赖于B的第三种表现形式：B作为A的方法参数
      String s = b.field1;
    }

    //A依赖于B的第四种表现形式：B作为A的方法的返回值
    public B method4() {
      return new B();
    }
}
